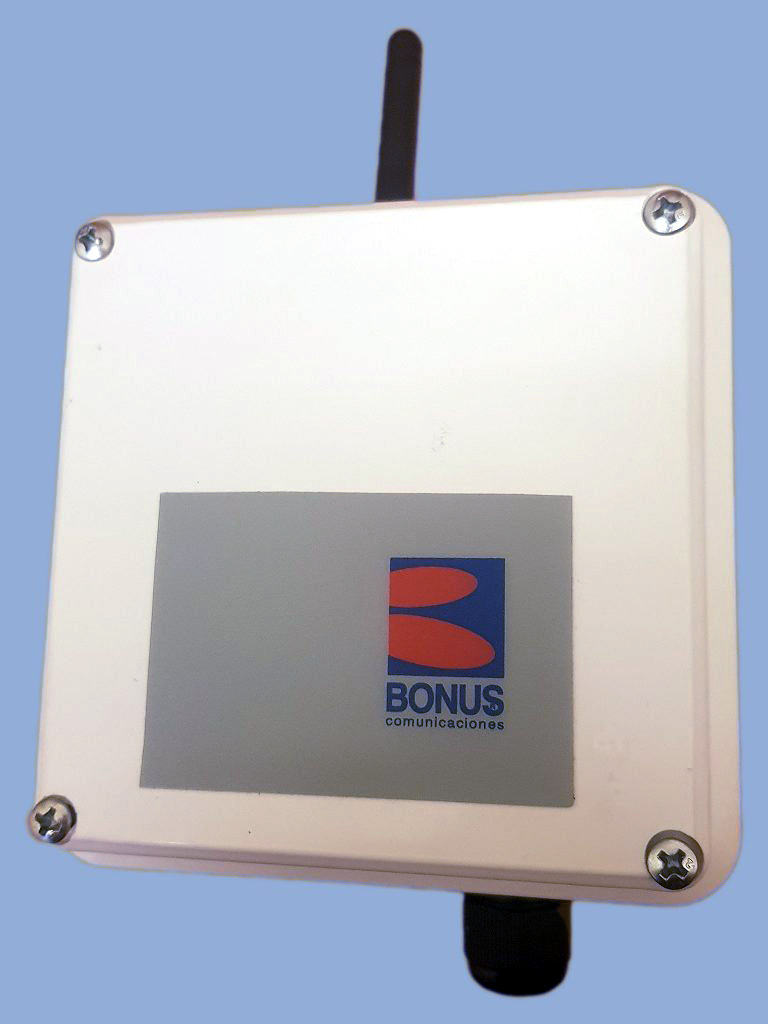

Estación Base

1

Este dispositivo es la estación receptora y transmisora de datos desde los sensores/actuadores remotos.

Permite acceder a la misma desde un móvil o tablet mediante la red WiFi que genera la misma base. No necesita internet para funcionar pero de existir una red wifi con internet la base se conecta  a esa red y la información pasa a la nube permitiendo operarla desde cualquier lugar.

Con la App BonusDom desde dicho celular o tablet se pueden ver los datos recibidos desde los sensores y además enviar comandos a los actuadores.

Especificaciones:

Caja estanca (IP65) de 110mm x 110mm x 60mm
Peso: 220gramos
Alimentación: 7Vcc a 18Vcc (120mA)
Entrada: 1 digital (0Vcc 5Vcc)
Salida: 1 contacto NA (Max 20Vcc 2A)
Conexión: 1 Serial (3,3Vcc)
 RF Frecuencia: 902MHz a 928MHz
 Wifi Protocolos 802.11 b/g/n (HT20)
Wifi Rango Frecuencia 2.4 GHz ~ 2.5 GHz (2400 MHz ~ 2483.5 MHz

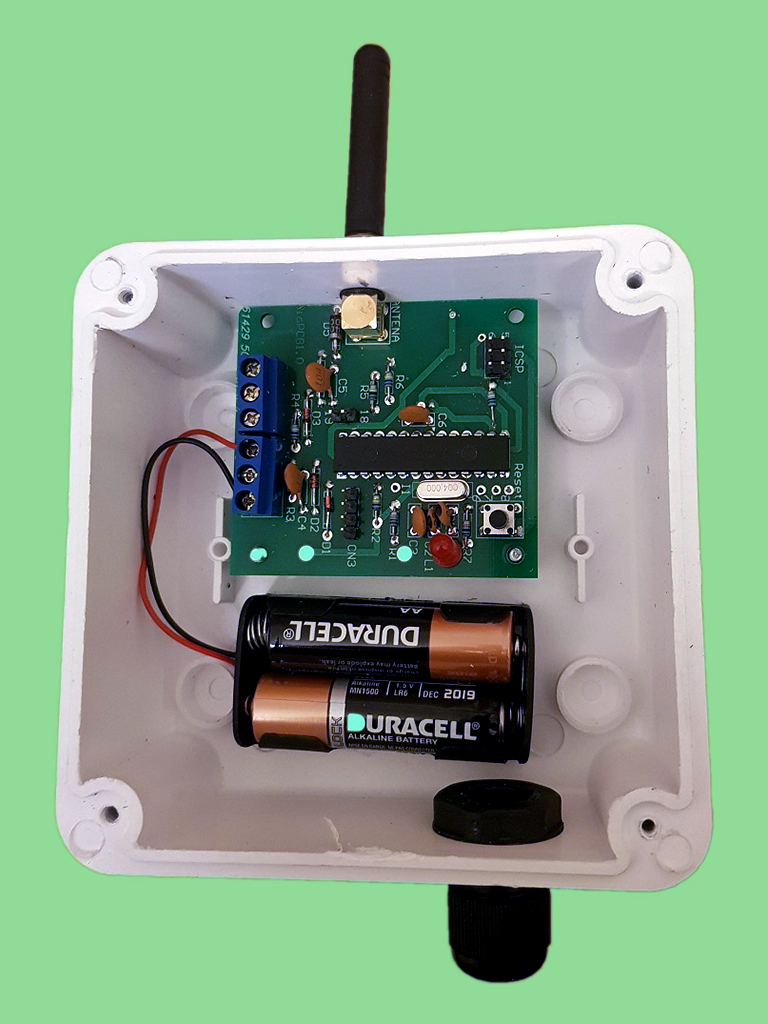

Transmisor/Receptor remoto a baterías

Este dispositivo es el transmisor/Receptor remoto que funcionando a baterías permite enviar los datos recolectados en la misma a la base, como así también recibir los comandos desde la App BonusDom para encender o apagar un elemento (Bomba de agua, portón) desde la App BonusDom.


Se pueden conectar sensores analógicos o digitales para la lectura de información en el dispositivo remoto como así también interface de tipo serial.

Especificaciones:

Caja estanca (IP65) de 110mm x 110mm x 60mm
Peso: 210gramos
Alimentación: 2 pilas AA
Entrada: 1 digital (0Vcc 5Vcc)
Salida: 1 contacto NA (Max 20Vcc 2A)
Conexión: 1 Serial (3Vcc)
RF Frecuencia: 902MHz a 928MHz

Estación repetidora

Este dispositivo es la estación repetidora que es necesaria cuando la distancia a los sensores supera los 4Km a línea vista.
La misma permite duplicar el alcance de los sensores.
Cuando se utilizan repetidores se ponen en funcionamiento dos antenas tanto en la base como en los repetidores, una para la comunicación con los dispositivos remotos y otra para la comunicación entre la base y los repetidores.
En caso de necesitar distancias mayores se puede colocar otro nivel de repetidores para triplicar el alcance.

Especificaciones:

Caja estanca (IP65) de 110mm x 110mm x 60mm
Peso: 220gramos
Alimentación: 7Vcc a 18Vcc (120mA)
Entrada: 1 digital (0Vcc 5Vcc)
Salida: 1 contacto NA (Max 20Vcc 2A)
Conexión: 1 Serial (3,3Vcc)
RF Frecuencia: 902MHz a 928MHz
 Wifi Protocolos 802.11 b/g/n (HT20)
Wifi Rango Frecuencia 2.4 GHz ~ 2.5 GHz (2400 MHz ~ 2483.5 MHz
